Descripción

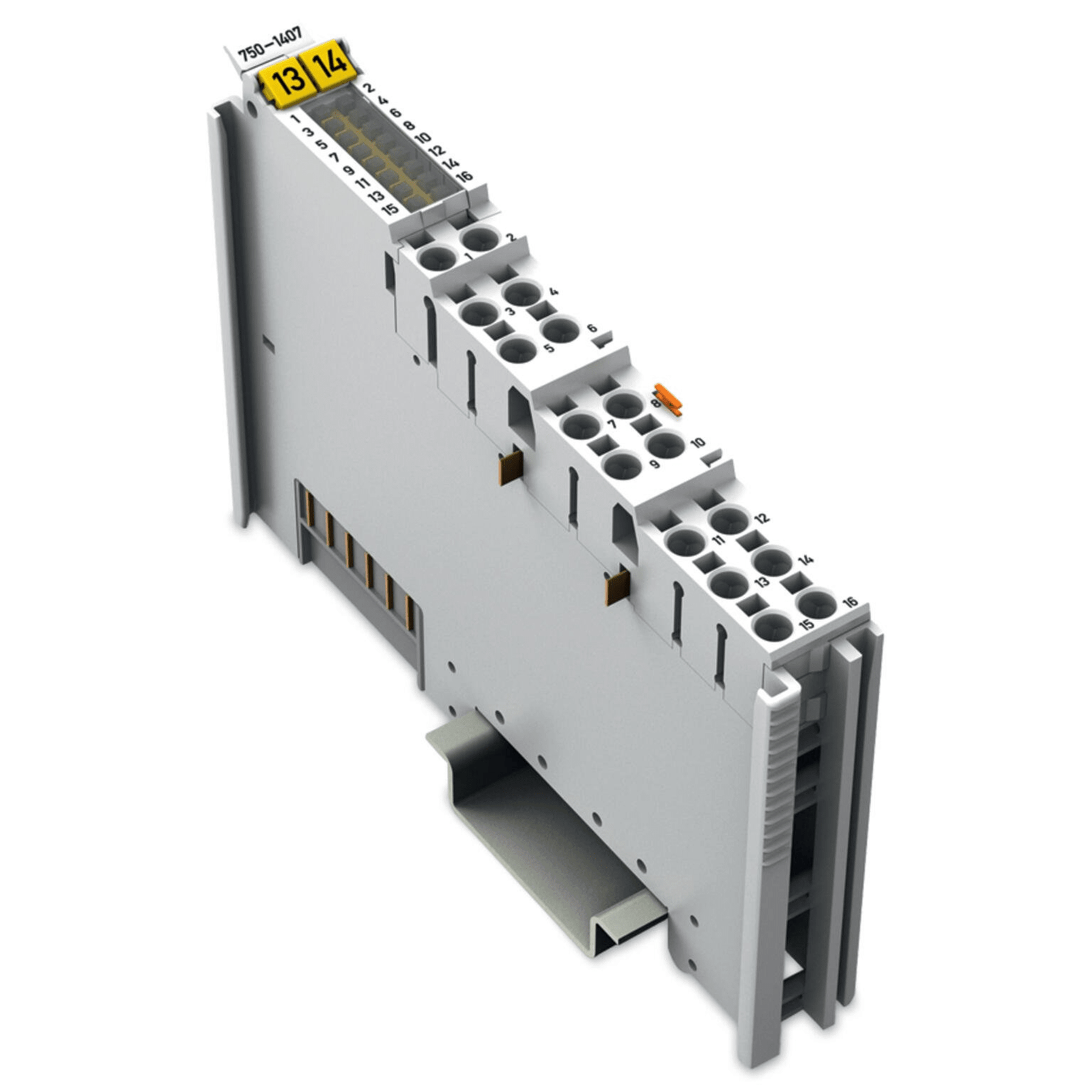

El módulo de entrada digital WAGO 750-1407 es una solución compacta y eficiente para la adquisición de señales binarias en sistemas de automatización. Con 16 canales en un ancho de solo 12 mm, este módulo es ideal para aplicaciones que requieren alta densidad de entradas. Diseñado para recibir señales de dispositivos de campo como sensores, codificadores y switches, ofrece una conexión rápida y segura gracias a la tecnología Push-in CAGE CLAMP®. Además, cuenta con un filtro RC de 3 ms para eliminar ruido y LED indicadores para cada canal, asegurando un monitoreo claro del estado de las señales.
Características Principales
- 16 entradas digitales con conmutación negativa (NPN)
- Tensión de señal de 24 V DC con aislamiento galvánico de 500 kV
- Tecnología de conexión Push-in CAGE CLAMP® para conductores rígidos y flexibles
- Filtro RC de 3 ms para eliminación de ruido
- LED verde indicador de estado para cada canal
- Montaje en carril DIN-35 con interfaz de cableado fija
- Compatibilidad con aplicaciones marítimas y áreas peligrosas (certificaciones ATEX, IECEx, UL)
Detalles Técnicos
Especificaciones
- Número de entradas: 16
- Tensión de señal: 24 V DC
- Corriente de entrada típica: 2.3 mA (señal 0), -0.6 mA (señal 1)
- Filtro de entrada: 3 ms
- Ancho de datos de entrada: 16 bits
- Consumo de energía: 25 mA a 5 V
- Temperatura de operación: 0 a +55 °C
- Grado de protección: IP20
Interfaces y Conectividad
- 16 x Push-in CAGE CLAMP® para entradas
- Conductores compatibles: 0.08-1.5 mm² (rígidos), 0.25-1.5 mm² (flexibles)
- Longitud de pelado recomendada: 8-9 mm
- 2 contactos de potencia entrantes y salientes
- Intensidad de corriente admisible: 10 A
Aplicaciones y Casos de Uso
Automatización Industrial
Ideal para la integración en sistemas de control industrial, donde se requiere la adquisición de señales de sensores y dispositivos de campo.
Aplicaciones Marítimas
Certificado para uso en entornos marítimos, cumpliendo con normativas como ABS, BV, DNV y LR.
Áreas Peligrosas
Certificado para uso en áreas peligrosas con homologaciones ATEX, IECEx y UL para aplicaciones en zonas con riesgo de explosión.
