Descripción

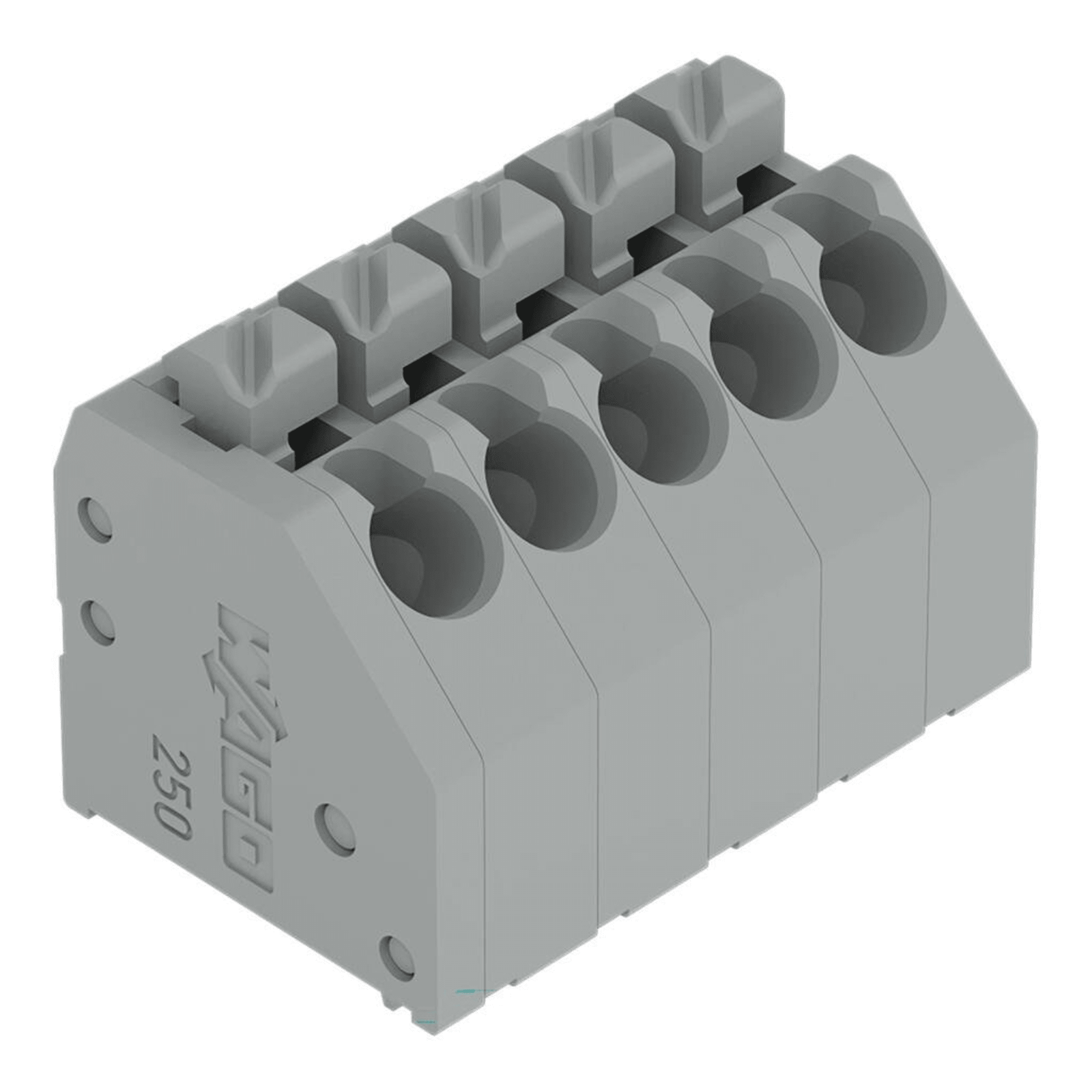

El bloque terminal PCB de la Serie 250 de WAGO ofrece una solución de conexión universal para aplicaciones personalizadas, permitiendo conexiones seguras y fáciles con múltiples tipos de montaje. Este terminal está diseñado para manejar voltajes nominales de hasta 320 V y una corriente máxima de 8 A, ideal para conductores con una sección transversal de 0.2 mm² a 1.5 mm².
Características Principales
- Conexión Push-in CAGE CLAMP® para una inserción fácil sin herramientas.
- Carcasa gris de poliamida (PA66) para aislamiento.
- Capaz de conectar ocho potenciales a través de ocho puntos de sujeción.
- Equipado con un pulsador para su operación.
- Pines de soldadura THT en disposición escalonada a lo largo de la tira terminal.
Detalles Técnicos
Especificaciones
- Tamaño: 29.5 x 16.7 x 12 mm (Ancho x Alto x Profundidad)
- Slimbramento del conductor: 8.5 a 9.5 mm
- Categoría de sobretensión: III
- Grado de contaminación: 3
- Voltaje nominal: 320 V
- Corriente nominal: 8 A
- Pines de soldadura: 0.4 x 0.75 mm
Interfaces y Conectividad
- Espaciado de pines: 3.5 mm
- Dirección de conexión al PCB: 45°
- Número de niveles: 1
- Número total de potenciales: 8
Aplicaciones y Casos de Uso
Ideal para aplicaciones de conectores de circuitos impresos.
Se usa en instalaciones personalizadas con distintos tipos de montaje.
Configuraciones de colores mixtos disponibles bajo pedido.
